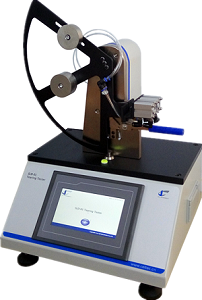

제품명 : SLD-01 Tear Tester(엘멘도르프 인열시험기)

제조사 : CELL INSTRUMENTS

제조국 : 중국

제품 소개
SLD-01 엘멘도르프 인열시험기는 필름, 시트, 알루미늄 호일등의 박판 형태의 시험물을 찢는데
필요한 힘을 측정하는 기기이다.
시험편에는 시험전 Percut으로 인위적인 Slit을 만들고 펜듈럼 스윙으로 인위적인 Slit을 따라
인열되도록 시험한다.

기술데이터
○ 펜듐럼 : 200gf, 400gf, 800gf, 1600gf, 3200gf, 6400gf
○ 공압 : 0.6MPa
○ Tearing Arm : 104mm±1mm
○ 시작각 : 27.5±0.5도
○ 전기사양 : 220VAC 50Hz/60Hz

사용규격
ASTM D1922, ASTM D1424, ASTM D689, ISO 6383, ISO 1974, GB/T16578.2-2009, GB/T 455,
ASTM D1922: Standard Test Method for Propagation Tear Resistance of Plastic Film and Thin Sheeting by Pendulum Method
ASTM D1424: Standard Test Method for Tearing Strength of Fabrics by Falling-Pendulum (Elmendorf-Type) Apparatus
ASTM D689: Standard Test Method for Internal Tearing Resistance of Paper
ISO 6383-2: Plastics-Film and sheeting-Determination of tear resistance Part 2: Elmendorf method
ISO 1974: Paper -- Determination of tearing resistance -- Elmendorf method

유튜브 동영상

SLD-01: https://youtu.be/w2YzOzsNVBo   Elmendorf tearing tester

제품명 : PIT-01 Film Pendulum Impact Tester(필름 충격 시험기)

제조사 : CELL INSTRUMENTS

제조국 : 중국

제품 소개
SPIT-01 필름충격시험기는 펀칭 헤드가 소재를 파열 또는 관통시의 필요 에너지를 측정하는 시험기이다.
자유낙하에 의한 위치 에너지는 소재를 관통하기에 충분한 운동에너지를 제공하며 측정 전후의 위치 에너지 차이로 충격 에너지를 계산한다.
필름 충격 시험의 정량적 평가 시험으로 필름, 시트, 호일, 종이류 등의 다양한 소재의 측정이 가능하다

기술데이터
○ PLC 컨트롤, 터치스크린 인터페이스
○ 공압 클램핑, 오토 릴리즈
○ 데이터 저장 기능 (장비 자체 저장식)
○ 고정밀 측정 모듈
○ 마이크로 프린터 (옵션)
○ RS232 통신 포트 및 PC 소프트웨어 (옵션)
○ 충격 에너지 : 1 J, 2 J, 3 J
○ 측정 정밀도 : 0.001 J
○ 충격 헤드 사이즈 : Ф25.4 mm, Ф19 mm, Ф12.7 mm
○ 시험편 클램핑 사이즈 : Ф89 mm, Ф60 mm
○ 시험편 사이즈 : 100 mm x 100 mm or Ф100 mm
○ 공압사양 : 0.6 MPa
○ 공압접속포트 : Ф6 mm
○ 전기사양 : AC 220VAC, 50/60 H

사용규격

측정규격: ASTM D3420, NF T54-116, GB 8809
