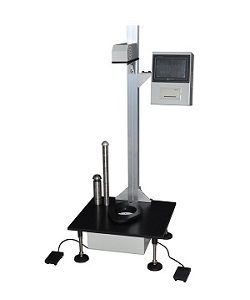

제품명 : FDT-01 Falling Dart Impact Tester (낙추시험기 FDT-01)

제조사 : CELL INSTRUMENTS

제조국 : 중국

FDT-01 낙추시험기는 자유낙하에너지를 이용해서 필름, 알루미늄 호일등의 Toughness(인성, 질긴정도)을

측정하는 시험기이다. 임팩트 충격 다트는 규격에서 정한 형상이며 사용자는 규격에서 정한 정량 분석법에

의해서 측정을 진행한다.

측정모드는 규격에 따라 A법과 B법이 있다.

기술데이터

○ 테스트 모드 : 메소드 A, 메소드 B
○ 테스트 범위 : 메소드 A : 50~2000g, 메소드 B : 300~2000g
○ 다트지름 : 메소드 A : 38±1mm, 메소드 B : 50±1mm
○ 낙추높이 : 메소드 A : 660mm, 메소드 B : 1500mm
○ 정확도 : 0.1g (0,1J)
○ 시험편 고정 : 공압 클램프 타입
○ 사용공압 : 0.6MPa
○ 공압라인연결 : 8mm PU 튜빙
○ 시험편 크기 : 150mm X 150mm 이상
○ 전기사양 : AC220V 50Hz/60Hz
○ 제품무게 : 70Kg
○ 기기 사이즈 : 메소드 A : 500mm(L) X 450mm(W) X 1200mm(H) 메소드 B : 500mm(L) X 450mm(W) X 2200mm(H)

시험규격
ASTM D1709, ISO 7765, JIS K7124-1, GB/T 9639.1-2008

유튜브 동영상

FDT-01: https://youtu.be/7yy4dK7-we8   dart impact tester
